Nhà gỗ 3 gian - linh hồn kiến trúc dân gian đã đồng hành cùng người Việt qua hàng ngàn năm lịch sử. Bạn có thể tưởng tượng một công trình kiến trúc không cần đinh sắt nhưng vẫn đứng vững trước bão giông, không cần máy điều hòa nhưng vẫn mát mẻ giữa mùa hè oi bức? Đó chính là sự kỳ diệu của kết cấu nhà gỗ truyền thống Việt Nam. Bài viết này, Nhà gỗ Nam Cường sẽ đưa bạn đi sâu vào khám phá cấu trúc độc đáo của ngôi nhà 3 gian, nơi kỹ thuật mộc cổ truyền hòa quyện với yếu tố thẩm mỹ tạo nên một tổng thể hoàn hảo.

Tổng quan về nhà gỗ 3 gian

Nhà gỗ 3 gian không đơn thuần là nơi trú ngụ. Nó là tác phẩm nghệ thuật sống của người Việt. Khi bước vào một ngôi nhà gỗ truyền thống, bạn sẽ cảm nhận ngay không khí thanh bình, gần gũi với thiên nhiên và đậm đà hơi thở văn hóa. Điều này không tự nhiên mà có, mà đến từ sự tinh tế trong từng chi tiết kết cấu.

Kết cấu của nhà gỗ 3 gian được xây dựng dựa trên các nguyên tắc cơ bản của kiến trúc cổ, sử dụng vật liệu tự nhiên như gỗ lim, sến, táu, xoan... Tất cả được kết nối với nhau bằng các khớp mộng cổ truyền - một kỹ thuật thủ công đòi hỏi sự khéo léo và kinh nghiệm dày dặn của các nghệ nhân.

Bạn có thể hình dung cấu trúc nhà gỗ 3 gian như cơ thể con người, với ba phần chính liên kết chặt chẽ:

1. Phần nền móng - "đôi chân" vững chãi: Đây là bộ phận chịu lực và tạo sự ổn định cho toàn bộ ngôi nhà. Móng thường được làm bằng đá tảng, xếp thành hàng, đôn cao hơn mặt đất. Thiết kế này không chỉ giúp chống ẩm và mối mọt mà còn tạo cảm giác "lửng" nhẹ nhàng cho ngôi nhà.

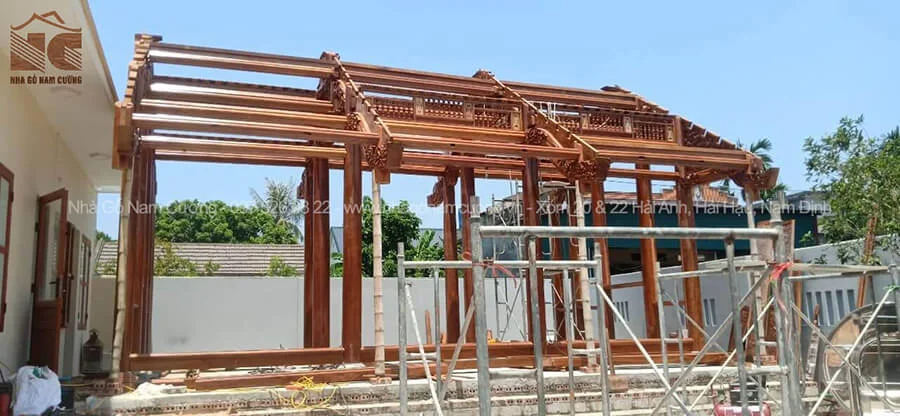

2. Phần khung nhà - "bộ xương" chịu lực: Đây là linh hồn của ngôi nhà, được tạo nên từ các cấu kiện gỗ liên kết với nhau bằng mộng, chốt. Điều đặc biệt là toàn bộ hệ thống này hoàn toàn không sử dụng đinh sắt! Bạn có thể tưởng tượng độ tinh xảo đến mức nào không?

3. Phần mái - "chiếc nón" bảo vệ: Mái nhà thường được lợp bằng ngói đỏ hoặc ngói mũi hài, tạo nên vẻ đẹp thanh thoát, uyển chuyển như những đường cong mềm mại của núi đồi Việt Nam.

Chi tiết kết cấu nhà gỗ 3 gian

1. Hệ thống cột

Hệ thống cột là yếu tố quan trọng bậc nhất, giống như xương sống trong cơ thể vậy. Bạn có biết không, mỗi cột trong nhà gỗ 3 gian đều có "tên gọi" và "vị trí" riêng? Chúng được phân loại theo vị trí và chức năng:

• Cột cái: Đây là những cột to lớn, vững chãi nhất, nằm ở gian giữa. Chúng đóng vai trò như những "người khổng lồ" gánh vác toàn bộ sức nặng từ mái và khung nhà. Cột cái thường được chọn từ những loại gỗ quý nhất, với đường kính lớn nhất.

• Cột quân: Nằm ở hai gian bên, cột quân nhỏ hơn cột cái, nhưng cũng đảm nhận nhiệm vụ quan trọng trong việc chịu một phần lực từ mái và dầm.

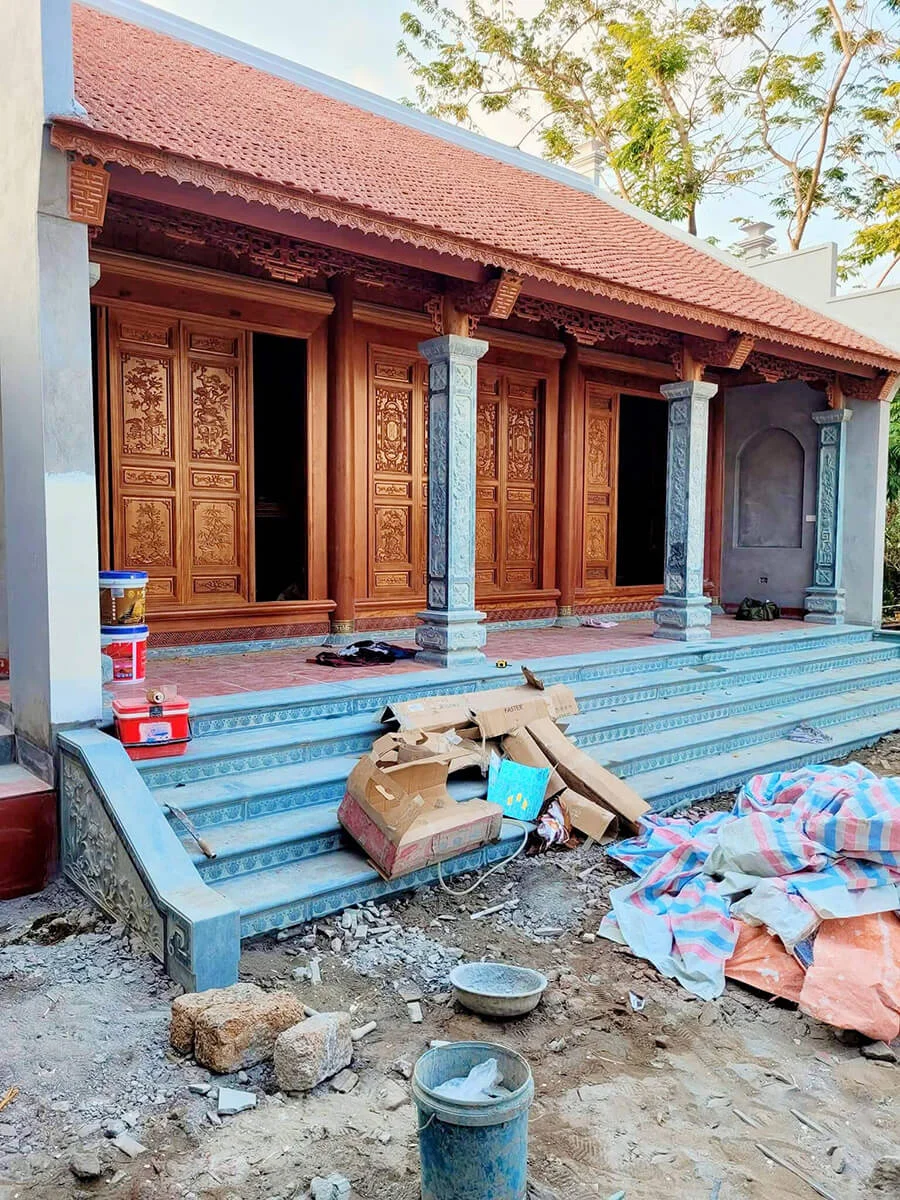

• Cột hiên: Đây là những cột nhỏ nhất, nằm ở phía trước, tạo nên phần hiên nhà. Chúng không chỉ có tác dụng che mưa, nắng mà còn tạo nên không gian chuyển tiếp giữa bên trong và bên ngoài - nơi tiếp đón khách khứa, trò chuyện thư giãn vào những buổi chiều tà.

Một chi tiết thú vị là các cột không đặt trực tiếp trên nền đất mà được kê trên những tảng đá lớn, gọi là đá chân cột hay đá tảng kê cột. Phương pháp này không chỉ giúp chống mối mọt, ẩm ướt mà còn tăng sự kiên cố cho toàn bộ công trình. Nó như một bài học về cách sống hài hòa với thiên nhiên: không đặt gỗ trực tiếp xuống đất ẩm, cũng như con người cần biết tự bảo vệ mình trước những yếu tố bất lợi.

2. Hệ thống xà và con rường

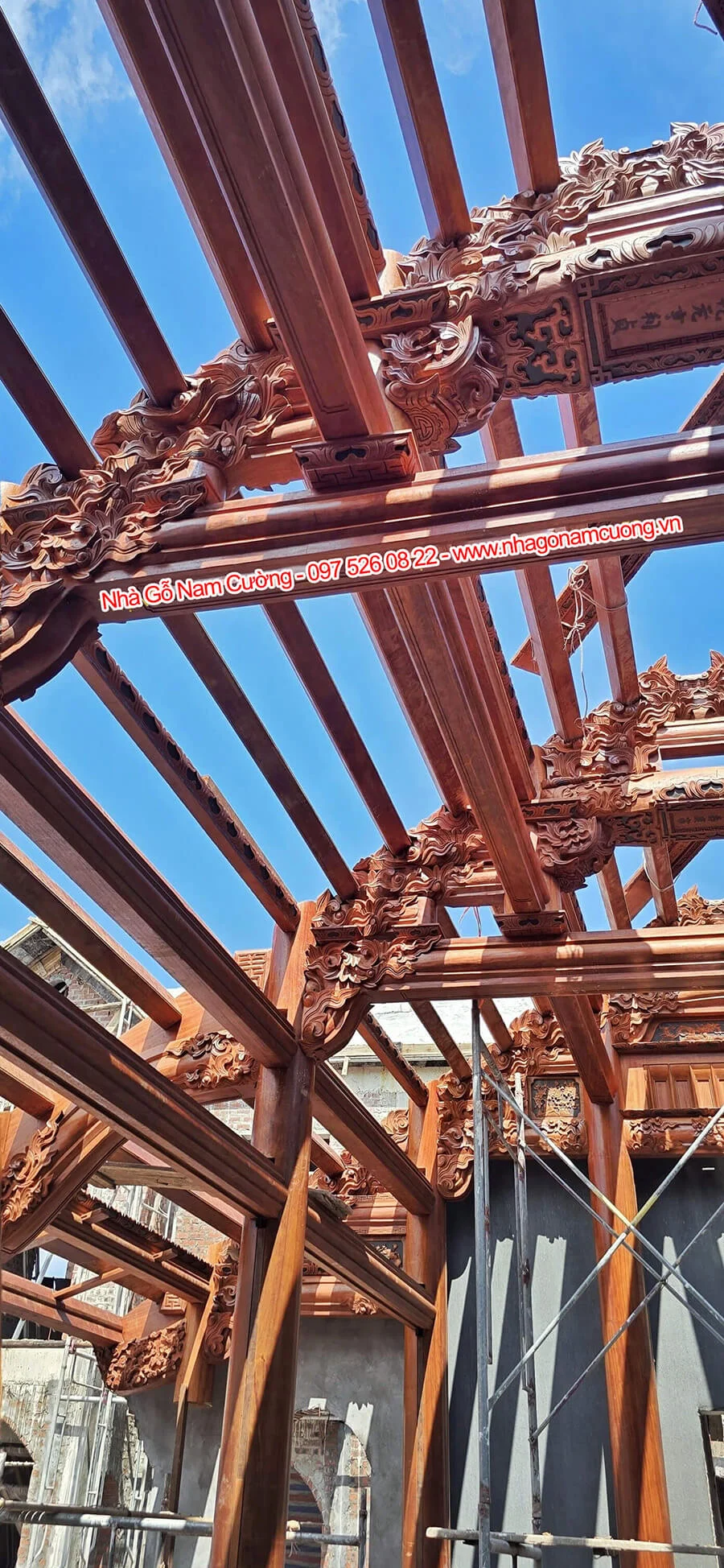

Nếu các cột là những điểm tựa thẳng đứng thì hệ thống xà và con rường chính là mạng lưới liên kết ngang, tạo thành một khung vững chắc. Bạn có thể tưởng tượng chúng như những cánh tay nối liền các cột lại với nhau.

• Xà thượng: Nằm ở phía trên, liên kết các cột cái với nhau, tạo thành "vòng tay" ôm trọn không gian bên trong.

• Xà hạ: Nằm ở phía dưới, liên kết các cột quân, tạo nên sự vững chãi cho toàn bộ khung nhà.

• Xà hiên: Nằm ở phía trước, liên kết các cột hiên, định hình không gian hiên nhà thoáng đãng.

• Xà nách: Đây là những thanh gỗ chéo, liên kết các cột hiên và cột quân, tạo nên sự cân bằng và phân phối lực đồng đều.

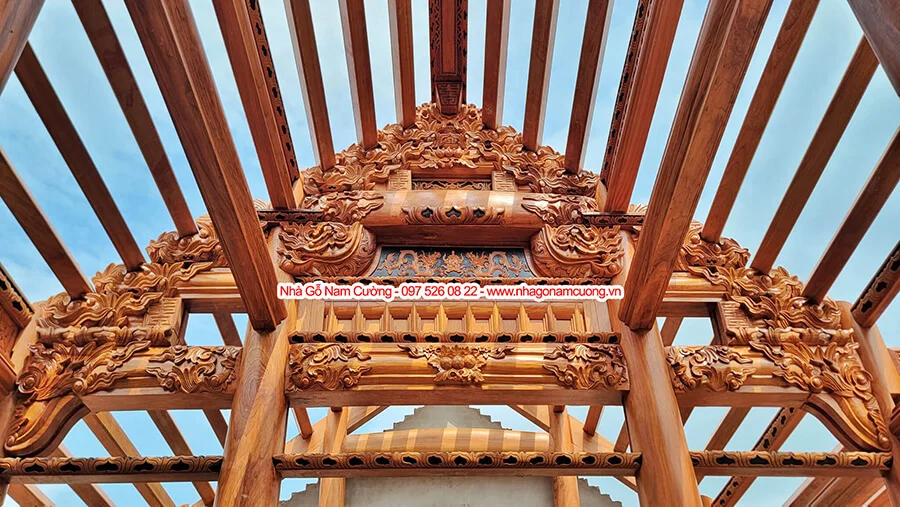

Con rường là các thanh gỗ được đặt dọc trên xà, có nhiệm vụ hỗ trợ hệ thống mái. Chúng giống như những "cầu nối" truyền lực từ mái xuống các cột. Bạn có thể nhìn thấy con rường thường được chạm trổ hoa văn tinh xảo, thể hiện sự tôn kính của người Việt đối với không gian sống.

3. Hệ thống vì

Vì kèo (hay còn gọi là vì) là bộ phận quan trọng không kém, đóng vai trò chịu lực chính của mái. Một ngôi nhà gỗ 3 gian thường có 3-4 vì chính, tùy thuộc vào chiều dài và thiết kế cụ thể.

Có hai loại vì kèo phổ biến mà bạn nên biết:

• Vì kèo kẻ chuyền: Là những thanh gỗ thẳng từ đỉnh mái xuống, tạo nên độ dốc cho mái nhà. Thiết kế này đơn giản nhưng hiệu quả trong việc thoát nước mưa nhanh chóng.

• Vì kèo chồng rường: Đây là kỹ thuật phức tạp hơn, các thanh gỗ được xếp chồng lên nhau, tạo thành một hệ thống liên kết chắc chắn. Phương pháp này giúp phân bổ lực đều khắp hệ thống cột, giảm áp lực lên từng điểm.

Bạn có thể nhận thấy, vì kèo không chỉ là kết cấu chịu lực mà còn tạo nên đường cong mềm mại cho mái nhà - đặc trưng của kiến trúc Việt. Những đường cong đó không chỉ đẹp mắt mà còn có ý nghĩa thực tiễn: giúp thoát nước tốt hơn và chống chịu gió bão hiệu quả.

4. Hệ thống mái

Mái nhà là "tấm áo" bảo vệ toàn bộ công trình, thường được lợp bằng ngói đỏ - màu sắc mang lại may mắn theo quan niệm của người Việt. Cấu tạo mái gồm nhiều lớp:

• Rui, mè: Là những thanh gỗ nhỏ, được xếp song song, tạo thành khung sườn để lợp ngói. Chúng giống như những "xương sườn" nhỏ, nâng đỡ lớp ngói bên ngoài.

• Đòn nóc: Đây là thanh gỗ lớn nhất, nằm trên đỉnh mái, có nhiệm vụ chịu lực và giữ cho mái ổn định. Đòn nóc thường được chọn từ gỗ chất lượng cao và được chạm khắc cầu kỳ, thể hiện địa vị của chủ nhà.

Mái nhà truyền thống thường có độ dốc lớn và đua ra xa, tạo nên những mái hiên rộng. Thiết kế này không chỉ đẹp mắt mà còn rất thực tiễn: giúp thoát nước mưa nhanh chóng và tạo bóng râm, bảo vệ khung nhà khỏi nắng gắt. Đây là một ví dụ điển hình về sự kết hợp hoàn hảo giữa công năng và thẩm mỹ trong kiến trúc truyền thống.

Ưu điểm của kết cấu nhà gỗ 3 gian

Bạn có bao giờ tự hỏi tại sao những ngôi nhà gỗ cổ vẫn đứng vững sau hàng trăm năm, trong khi nhiều công trình hiện đại đã xuống cấp chỉ sau vài thập kỷ? Câu trả lời nằm ở những ưu điểm vượt trội của kết cấu truyền thống:

• Thẩm mỹ cao: Kết cấu gỗ lộ ra ngoài tạo nên vẻ đẹp cổ kính, trang nhã. Mỗi chi tiết, từ đầu cột đến kẻ hiên, đều được chạm khắc tinh xảo, thể hiện tâm hồn nghệ thuật của người thợ mộc Việt Nam.

• Thoáng mát: Hệ thống cột và xà tạo nên không gian mở, cùng với chiều cao hợp lý của mái, giúp không gian bên trong luôn thông thoáng, mát mẻ. Đây là giải pháp "điều hòa tự nhiên" của người xưa, phù hợp với khí hậu nhiệt đới gió mùa.

• Bền vững: Vật liệu gỗ tốt, kết hợp với kỹ thuật mộng, chốt truyền thống giúp nhà có tuổi thọ cao, có thể kéo dài hàng trăm năm nếu được bảo quản tốt. Một số ngôi đình, chùa xây dựng từ thời Lý - Trần vẫn đứng vững đến ngày nay, minh chứng cho sự bền vững đáng kinh ngạc này.

• Dễ sửa chữa: Các khớp nối mộng, chốt cho phép tháo dỡ và thay thế dễ dàng khi cần. Khi một bộ phận bị hư hỏng, người ta có thể tháo riêng phần đó ra để sửa chữa hoặc thay thế mà không ảnh hưởng đến toàn bộ công trình.

Hơn nữa, kết cấu nhà gỗ 3 gian còn thể hiện triết lý sống hài hòa với thiên nhiên của người Việt. Ngôi nhà "thở" cùng môi trường xung quanh, thích nghi với sự thay đổi của thời tiết qua bốn mùa.

Bản vẽ chi tiết nhà gỗ 3 gian

Bạn đang quan tâm đến việc xây dựng một ngôi nhà gỗ 3 gian? Một bản vẽ chi tiết sẽ là tài liệu quý giá nhất! Tuy nhiên, việc tìm kiếm một bản vẽ hoàn chỉnh trên mạng khá khó khăn, vì đây là tài liệu kỹ thuật chuyên sâu và thường thuộc bản quyền của các đơn vị thiết kế.

Một bộ hồ sơ bản vẽ chi tiết nhà gỗ 3 gian thường bao gồm:

1. Phối cảnh 3D: Giúp bạn hình dung tổng thể ngôi nhà sau khi hoàn thiện, bao gồm:

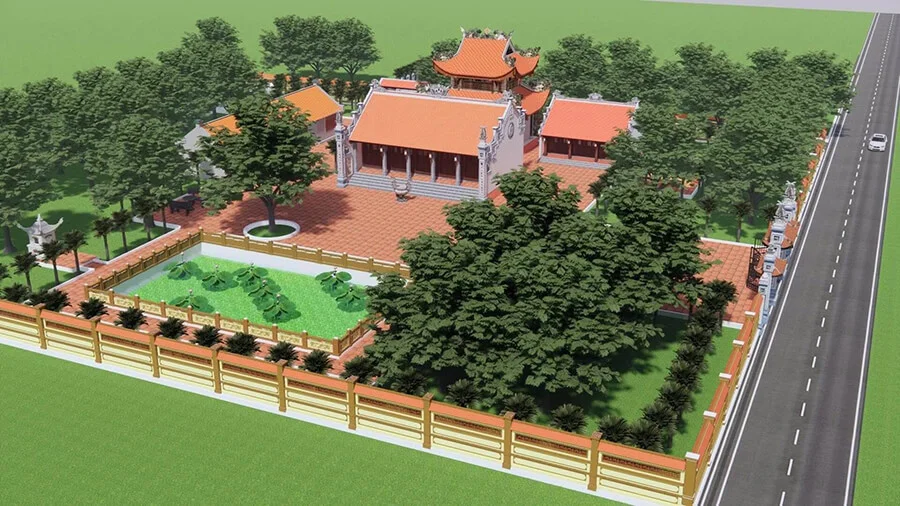

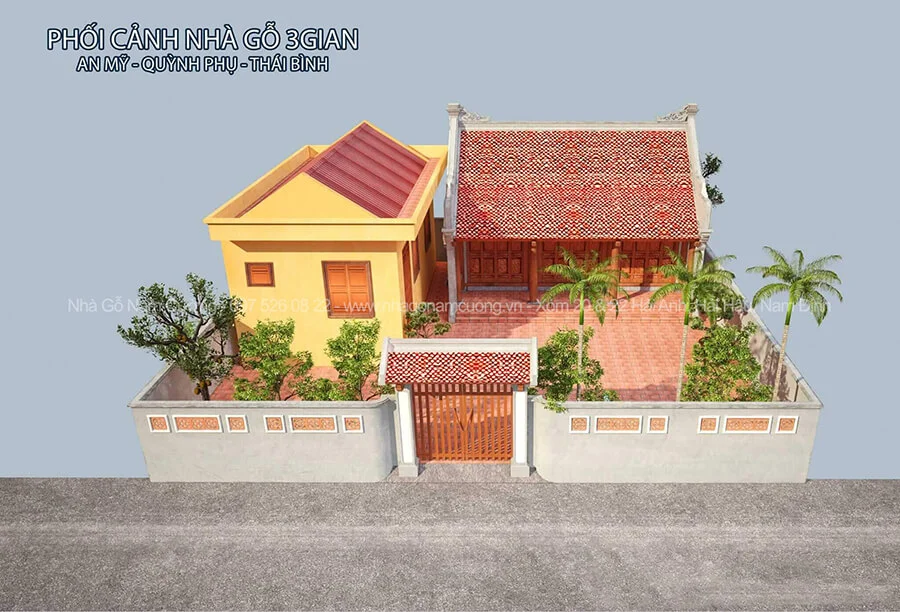

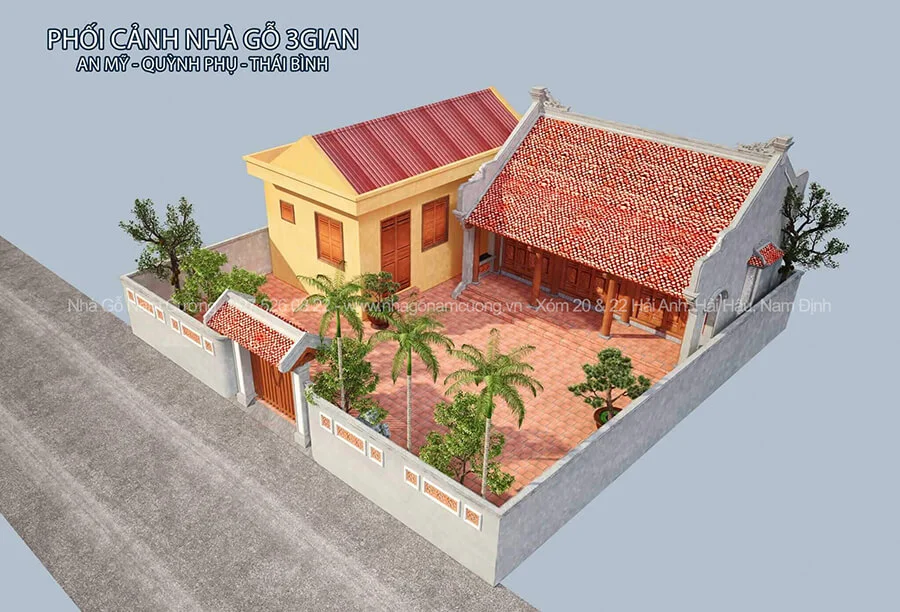

   • Phối cảnh ngoại thất: Thể hiện kiến trúc tổng thể, màu sắc, vật liệu, hệ thống cửa, bậc tam cấp và cảnh quan xung quanh.

   • Phối cảnh nội thất: Mô tả chi tiết không gian bên trong, cách bố trí bàn thờ, sập gụ, tủ chè, và các đồ nội thất khác.

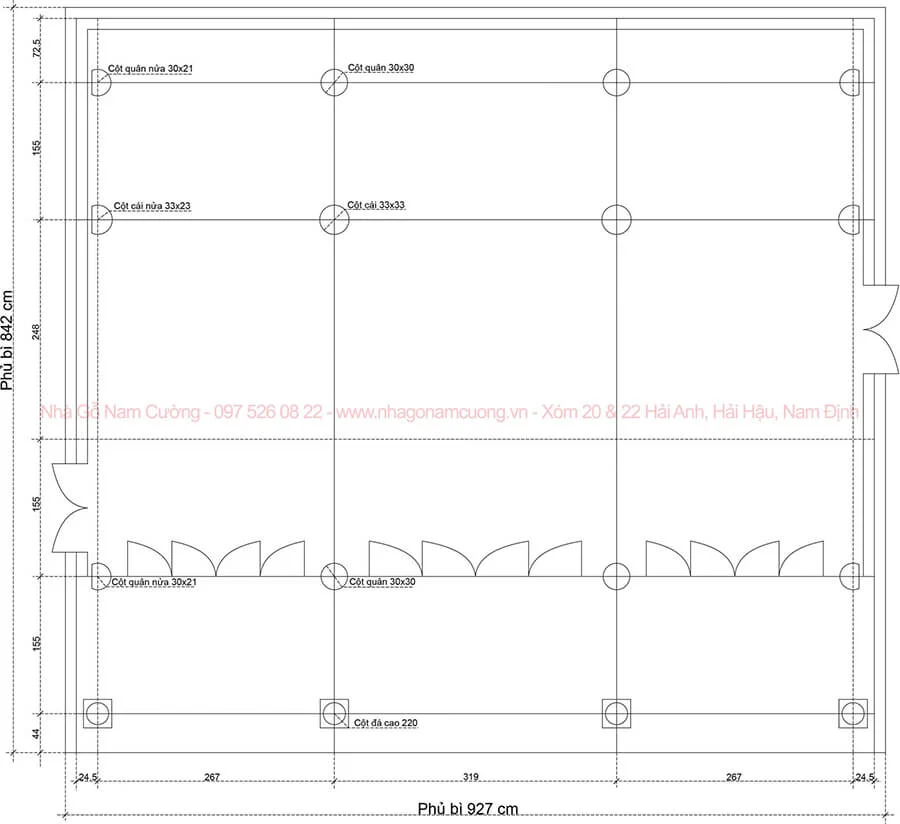

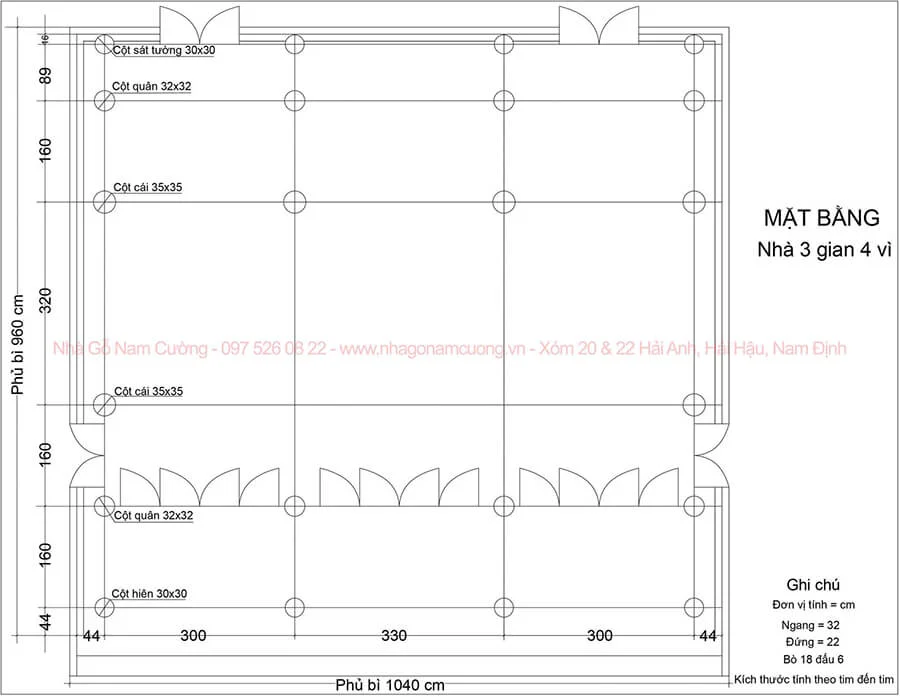

2. Bản vẽ mặt bằng: Cho thấy bố cục và kích thước từ trên cao, bao gồm:

   • Kích thước phủ bì: Tổng chiều dài và chiều rộng của ngôi nhà. Điều thú vị là kích thước này thường được tính toán theo thước Lỗ Ban để đảm bảo yếu tố phong thủy.

   • Kích thước các gian: Gian giữa thường rộng hơn để làm nơi thờ cúng và tiếp khách trang trọng.

   • Hệ thống cột: Vị trí, số lượng và đường kính của các loại cột. Tùy vào diện tích, một ngôi nhà có thể có 12, 16, 18 hoặc 22 cột.

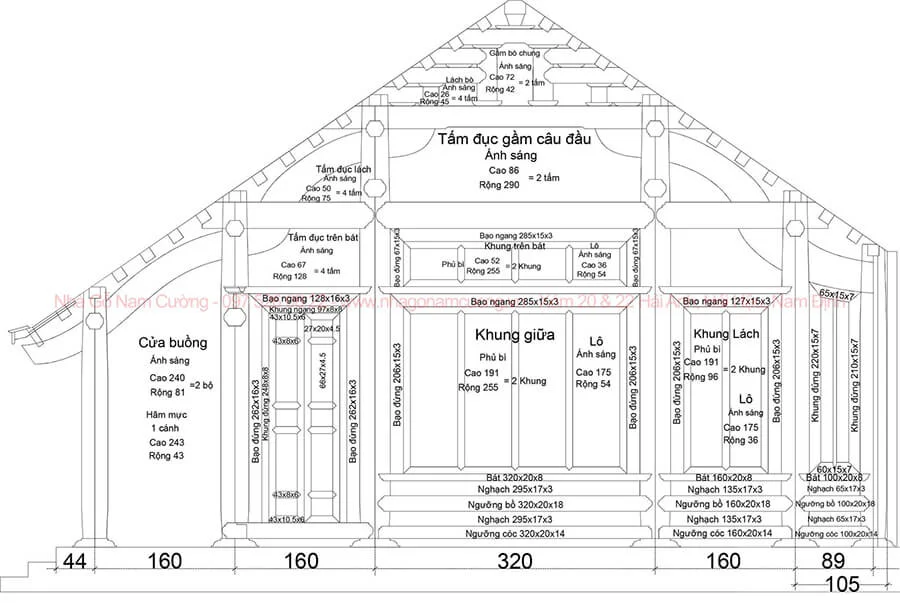

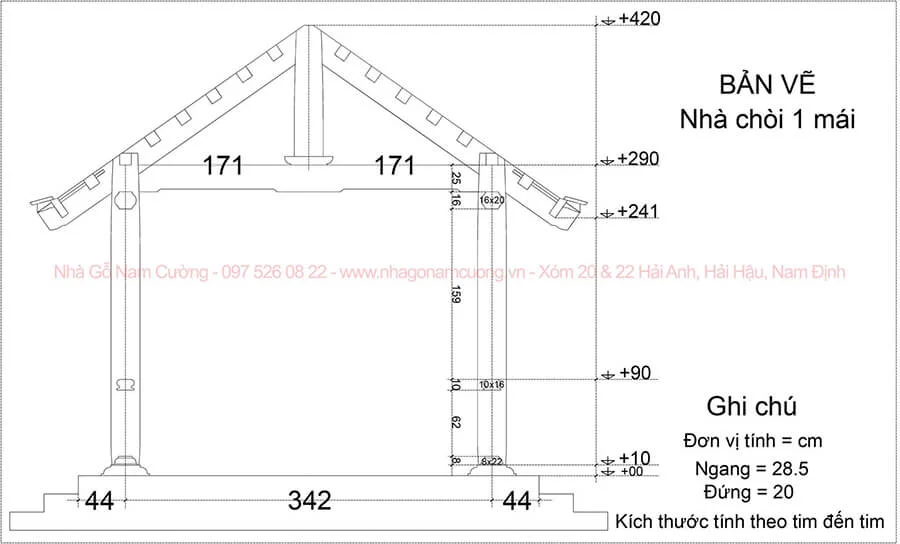

3. Bản vẽ mặt cắt: Làm rõ cấu trúc bên trong và sự liên kết giữa các cấu kiện:

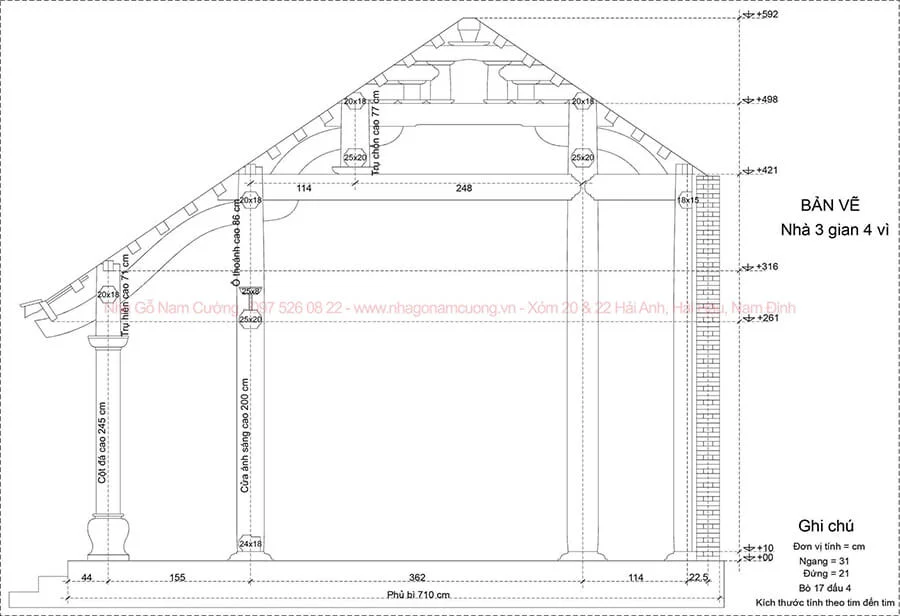

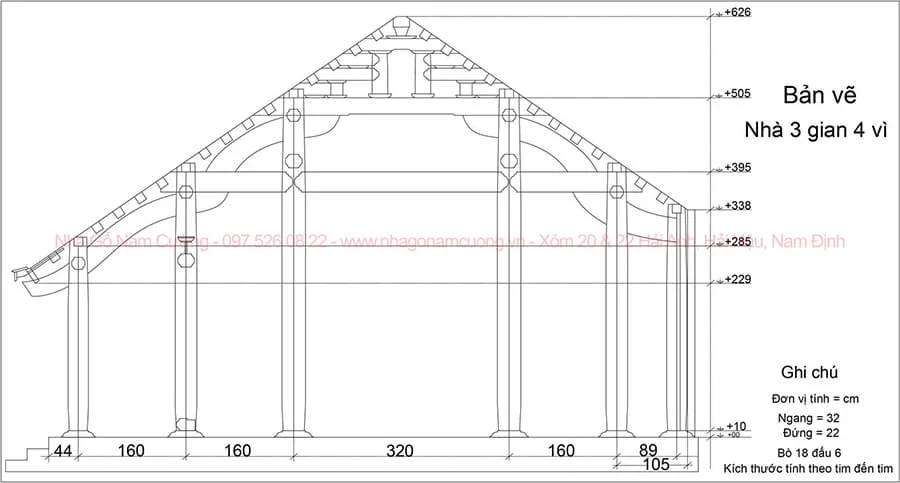

   • Mặt cắt ngang: Thể hiện mối liên kết giữa cột, xà, kẻ, rường và kết cấu mái.

   • Mặt cắt dọc: Cho thấy chiều dài và vị trí của các vì kèo.

4. Bản vẽ chi tiết cấu kiện: Đây là phần quan trọng nhất, mô tả chi tiết từng cấu kiện:

   • Bản vẽ các loại xà, kẻ, rường: Chi tiết hình dáng, kích thước và các khớp mộng.

   • Bản vẽ đầu cột, đấu sen: Thể hiện các chi tiết chạm khắc hoa văn.

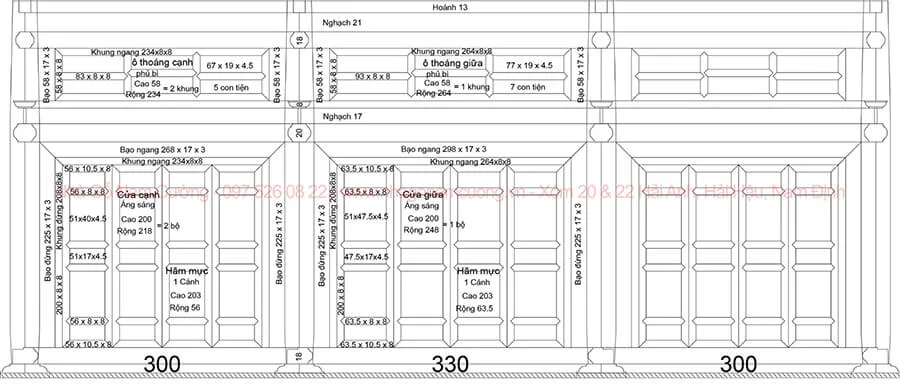

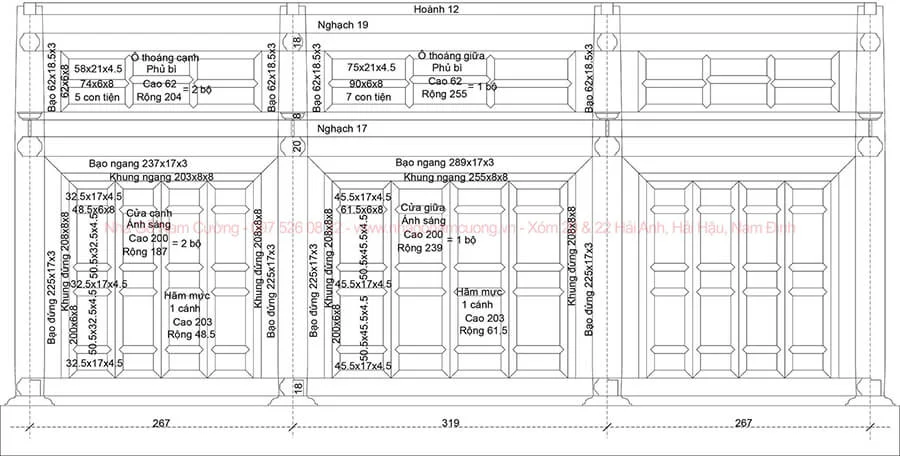

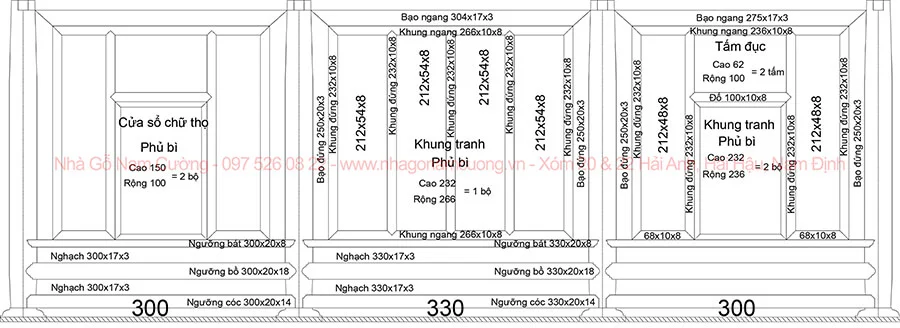

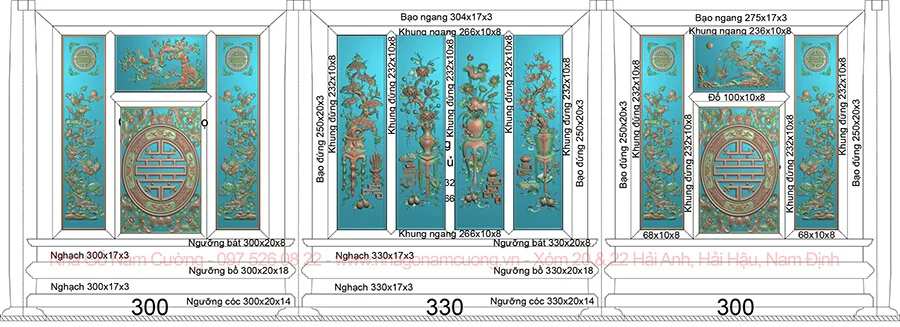

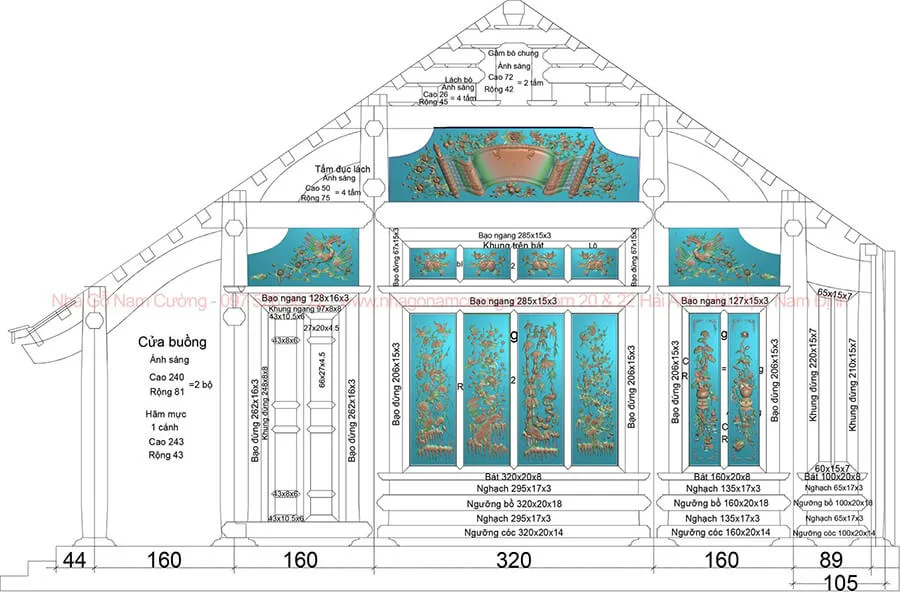

   • Bản vẽ hệ thống cửa bức bàn: Cấu tạo, hoa văn và kích thước cụ thể.

Tại sao bản vẽ chi tiết lại quan trọng đến vậy? Nó không chỉ đảm bảo kỹ thuật chính xác, giúp đội ngũ thợ mộc chế tác từng cấu kiện đúng thiết kế, mà còn là cơ sở để dự toán chi phí và đảm bảo yếu tố phong thủy cho ngôi nhà. Bạn có muốn ngôi nhà của mình vừa đẹp, vừa bền, lại vừa mang lại may mắn không?

Đơn vị thiết kế, thi công nhà gỗ cổ truyền uy tín

Nếu bạn đang tìm kiếm đơn vị uy tín để hiện thực hóa giấc mơ về một ngôi nhà gỗ truyền thống, Nhà Gỗ Nam Cường là một lựa chọn đáng cân nhắc. Với hơn 20 năm kinh nghiệm, chúng tôi chuyên tư vấn, thiết kế và thi công nhà gỗ kẻ truyền 3 gian, 5 gian, nhà thờ họ, từ đường và các công trình tâm linh khác.

Điều đặc biệt là chúng tôi sẽ tư vấn và thiết kế bản vẽ chi tiết riêng, phù hợp với diện tích đất và nhu cầu cụ thể của bạn. Không phải ngôi nhà nào cũng giống nhau, và dịch vụ tùy chỉnh này sẽ giúp bạn có được không gian sống hoặc thờ cúng đúng như mong muốn.

Thông tin liên hệ:

• Địa chỉ:

  • Cơ sở 1: Xóm 20 Hải Anh, Hải Hậu, Nam Định

  • Cơ sở 2: Xóm 22 Hải Anh, Hải Hậu, Nam Định

• Hotline: 097 526 08 22

• Website: www.nhagonamcuong.vn

Kết luận

Nhà gỗ 3 gian không chỉ là một công trình kiến trúc, mà còn là biểu tượng của trí tuệ và tâm hồn người Việt. Từ kết cấu vững chãi đến vẻ đẹp tinh tế, từ sự hài hòa với thiên nhiên đến những giá trị văn hóa và tâm linh sâu sắc - tất cả đều thể hiện một triết lý sống đã được chưng cất qua hàng ngàn năm lịch sử.

Trong thời đại hiện nay, khi nhiều người đang quay về với những giá trị truyền thống, nhà gỗ 3 gian đang được tái hiện trong nhiều công trình nhà ở, nhà thờ họ, từ đường. Đây không chỉ là cách để tôn vinh di sản văn hóa mà còn là sự lựa chọn thông minh, bền vững với môi trường.

Bạn có muốn được sống trong một không gian như vậy không? Một nơi mà mỗi thanh gỗ, mỗi đường nét đều mang trong mình câu chuyện về kỹ thuật và nghệ thuật, về quá khứ và hiện tại, về con người và thiên nhiên? Hãy trân trọng và gìn giữ những giá trị kiến trúc truyền thống này, bởi chúng chính là một phần không thể thiếu trong bản sắc văn hóa Việt Nam.
